口栓組立装置

事例集

人手では難しいプラスチック製注ぎ口部品と保護キャップのはめ合わせをターンテーブル式にすることで迅速かつ正確な　はめ合わせ装置の提案をさせて頂きました。

１）機械の寸法（嵌合機本体のみ）
2300mm（全長）×1400mm（奥行き）×1580mm（高さ）制御盤含む

２）装置全体の寸法（使用装置全部を並べた寸法）
7480mm（全長）×3600mm（奥行き）×1600mm（高さ）

３）嵌合機本体重量　約700Ｋｇ

４）電源三相ＡＣ２００Ｖ　消費電力　１ＫＶＡ未満

５）消費エア０．５㎥（ＡＮＲ）

６）嵌号能力　常用１００個／分　最大１２０個／分

液体容器用の口栓部品（注ぎ口部品と保護キャップ部品）を容器製造装置で使用できる形状に組み立てる装置です。多品種の製品に１台の装置で対応する事が可能です。

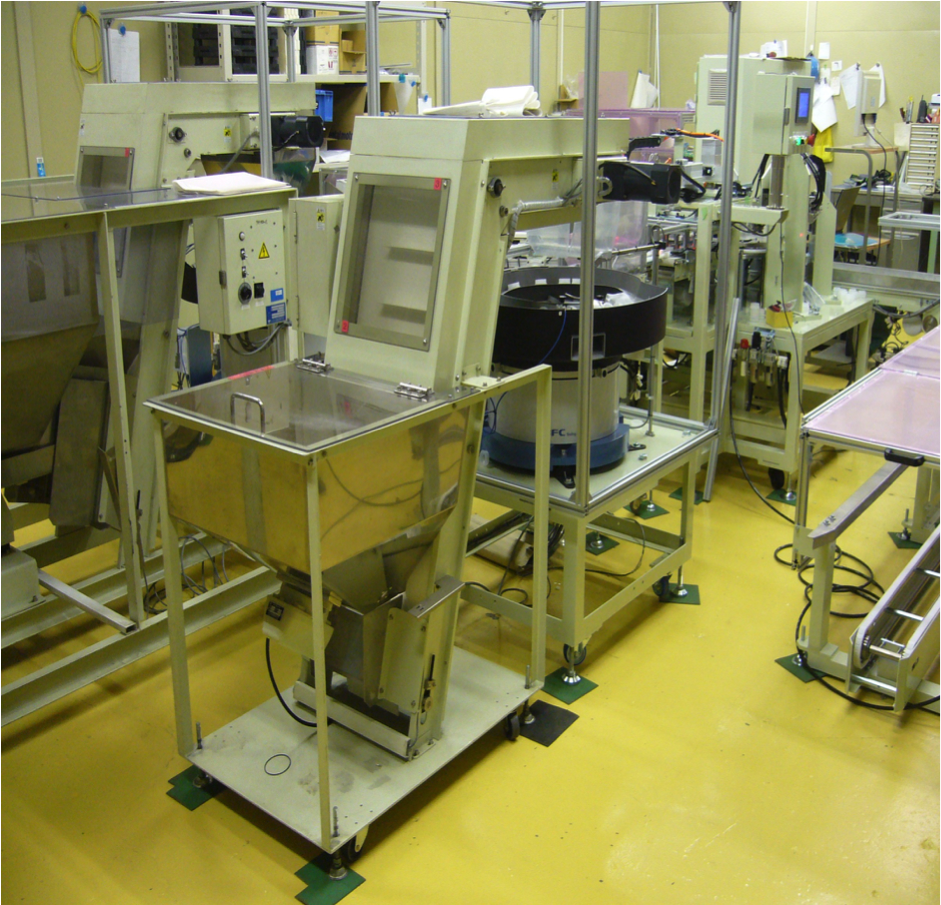

１）注ぎ口部品自動供給装置
一定数量の注ぎ口部品を保持し、パーツフィーダー内の空検出センサをトリガーにして動作し、パーツフィーダーへワークを自動供給する装置です。

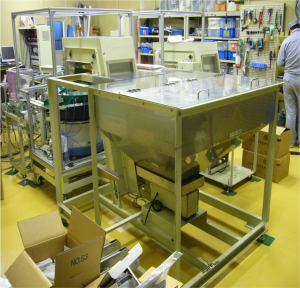

２）保護キャップ部品供給装置
一定数量の保護キャップ部品を保持し、パーツフィーダー内の空検出センサをトリガーにして動作し、パーツフィーダーへワークを自動供給する装置です。

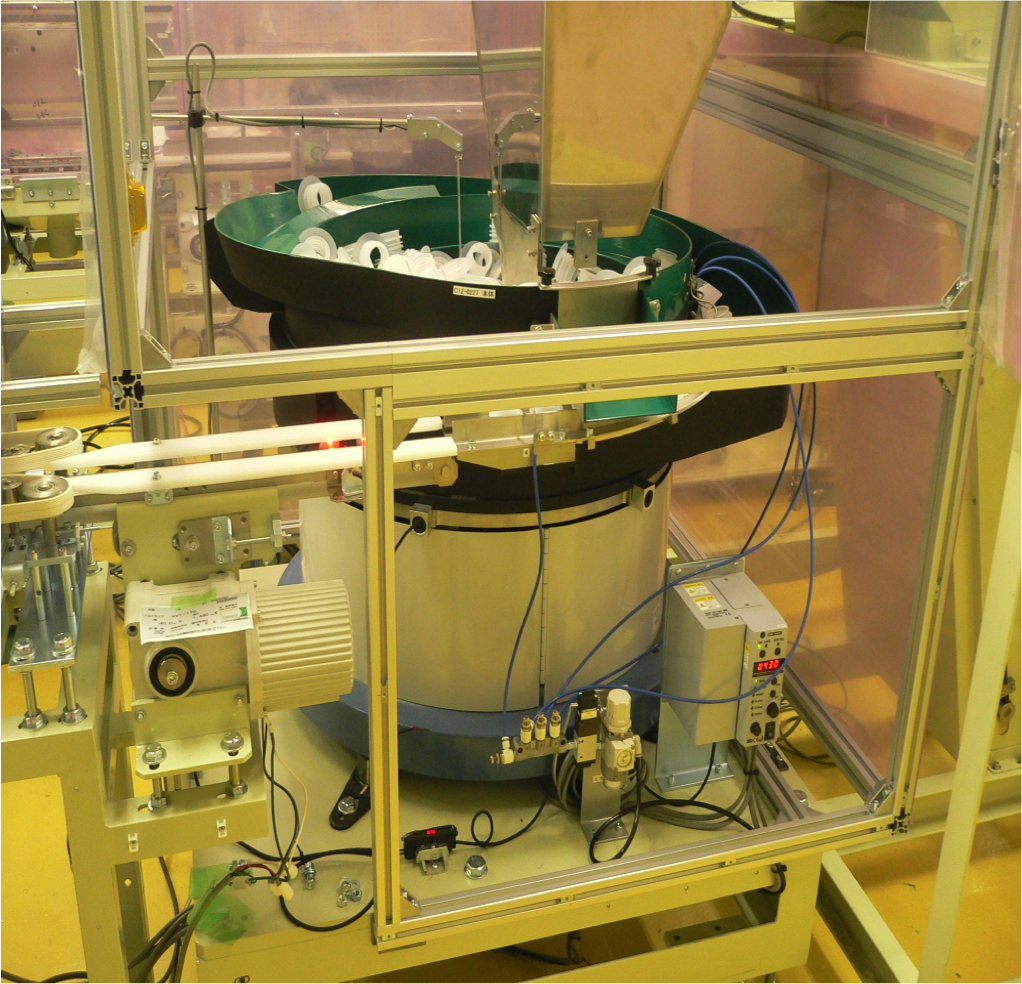

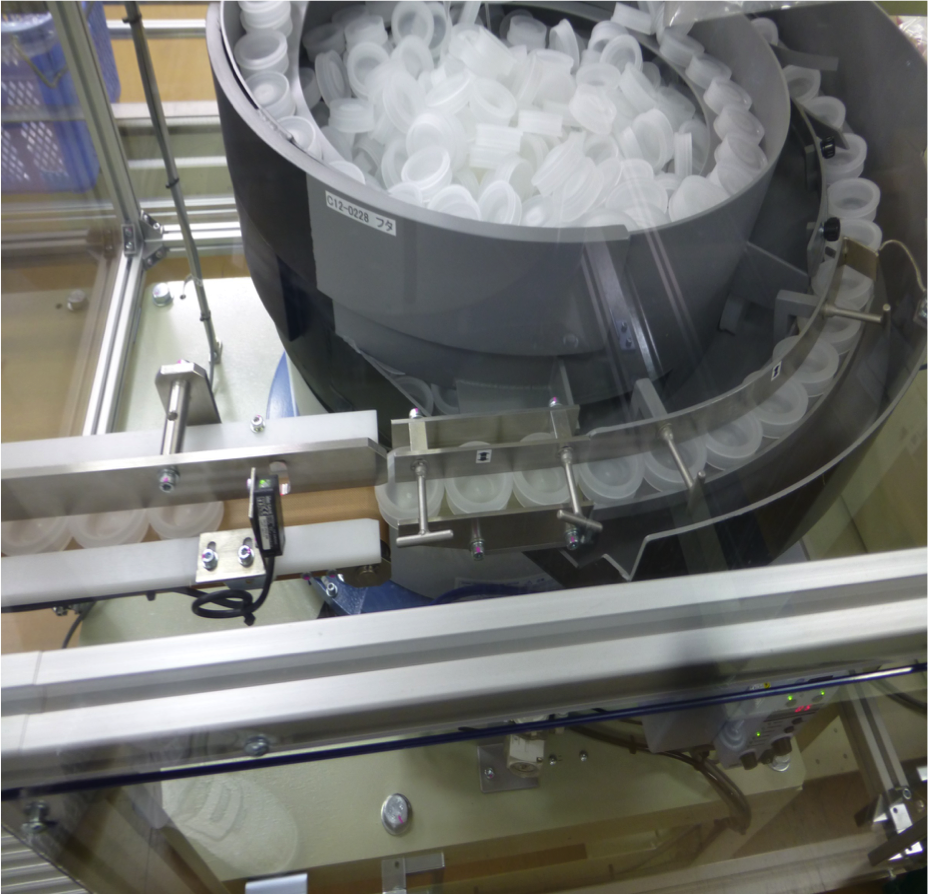

３）注ぎ口部品用パーツフィーダー装置
注ぎ口部品自動供給装置から供給されたワークの姿勢を整えて下流装置に供給する装置です。

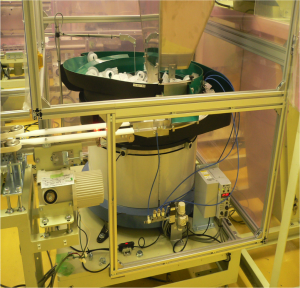

４）保護キャップ部品用パーツフィーダー装置
保護キャップ部品供給装置から供給されたワークの姿勢を整えて下流装置に供給する装置です。

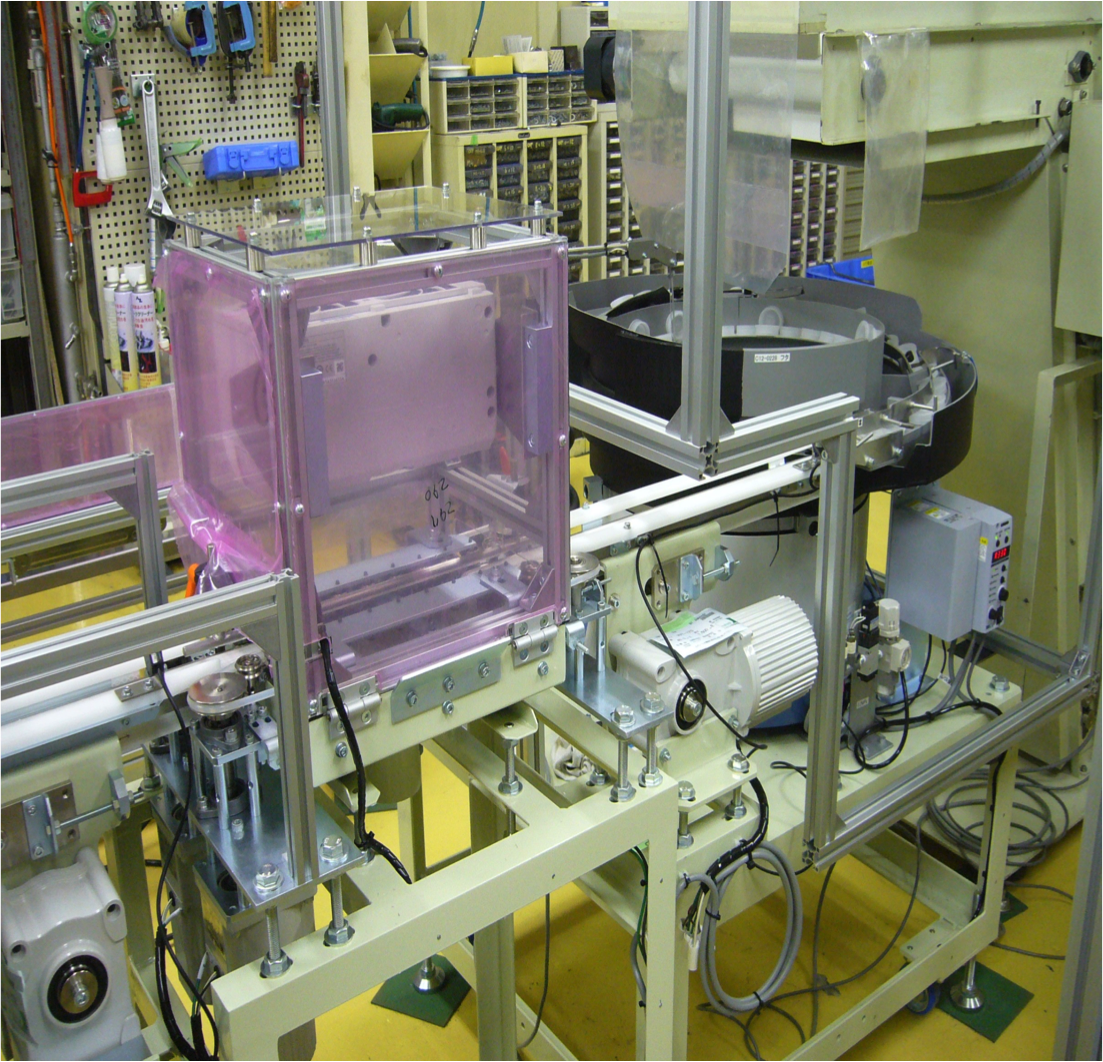

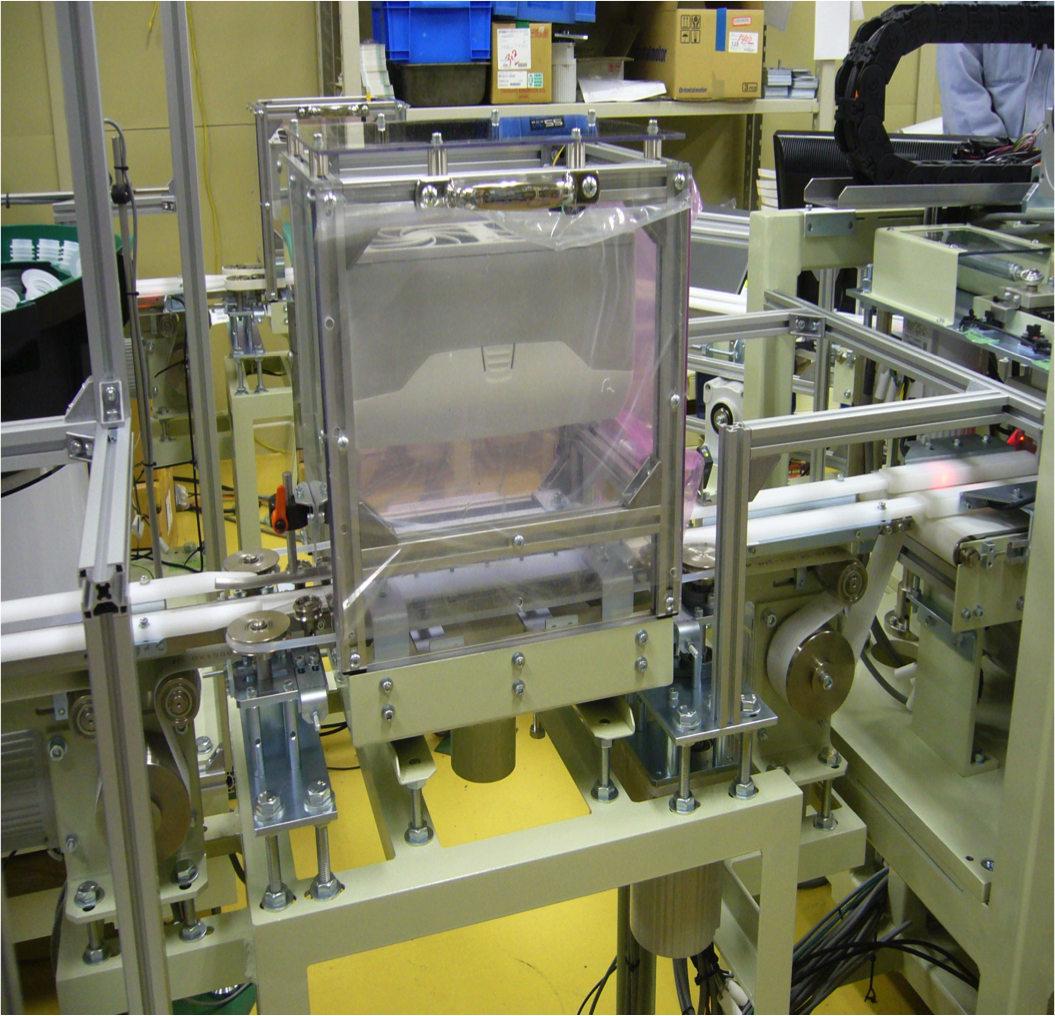

５）注ぎ口部品除電集塵装置
パーツフィーダーからベルトコンベヤにより搬送されて来た注ぎ口部品の静電気除去と付着物の排除をする装置です。

６）保護キャップ部品除電集塵装置
パーツフィーダーからベルトコンベヤにより搬送されて来た保護キャップ部品の静電気除去と付着物の排除をする装置です。

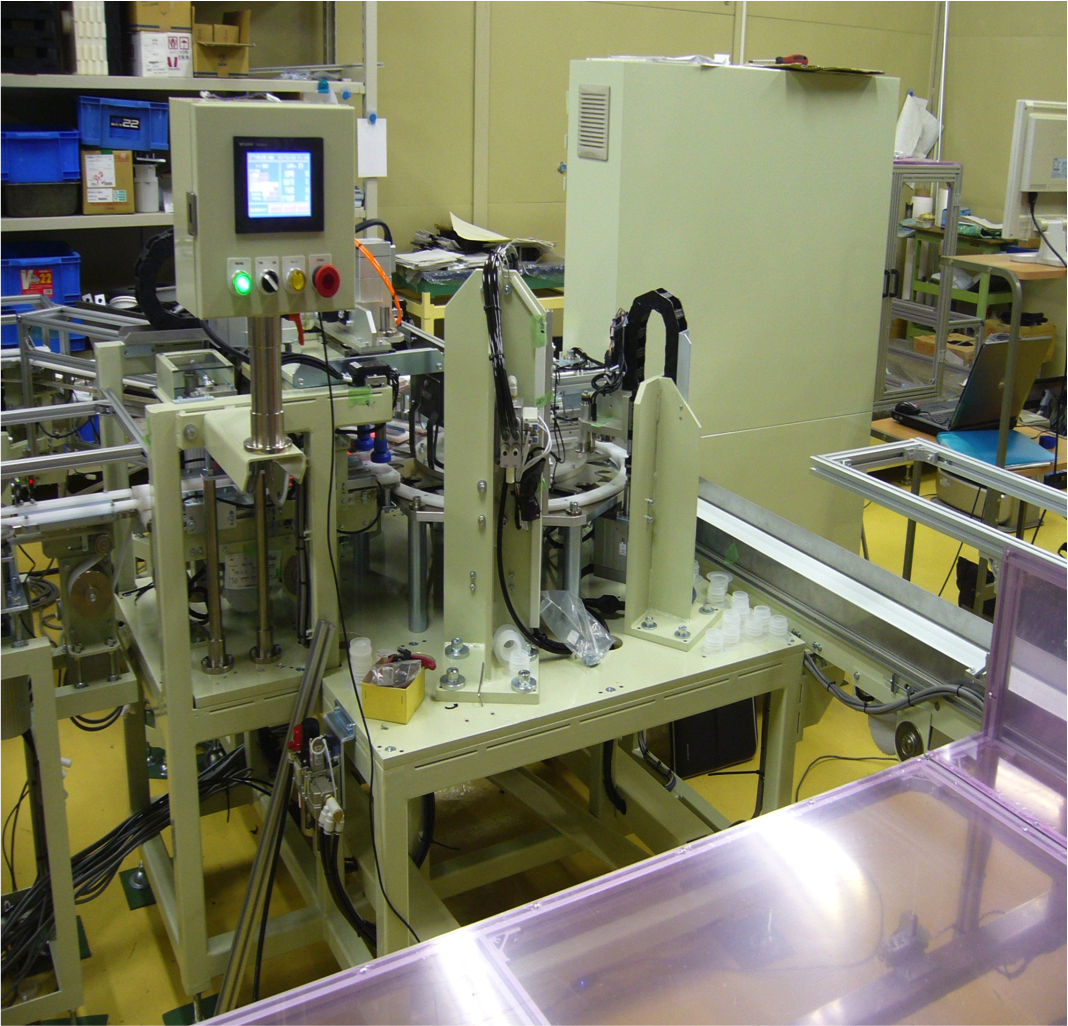

７）口栓組立装置
注ぎ口部品と保護キャップ部品を回転テーブル上で嵌合し同時に嵌合状態を検査後、良品と不良品に自動で選別します。

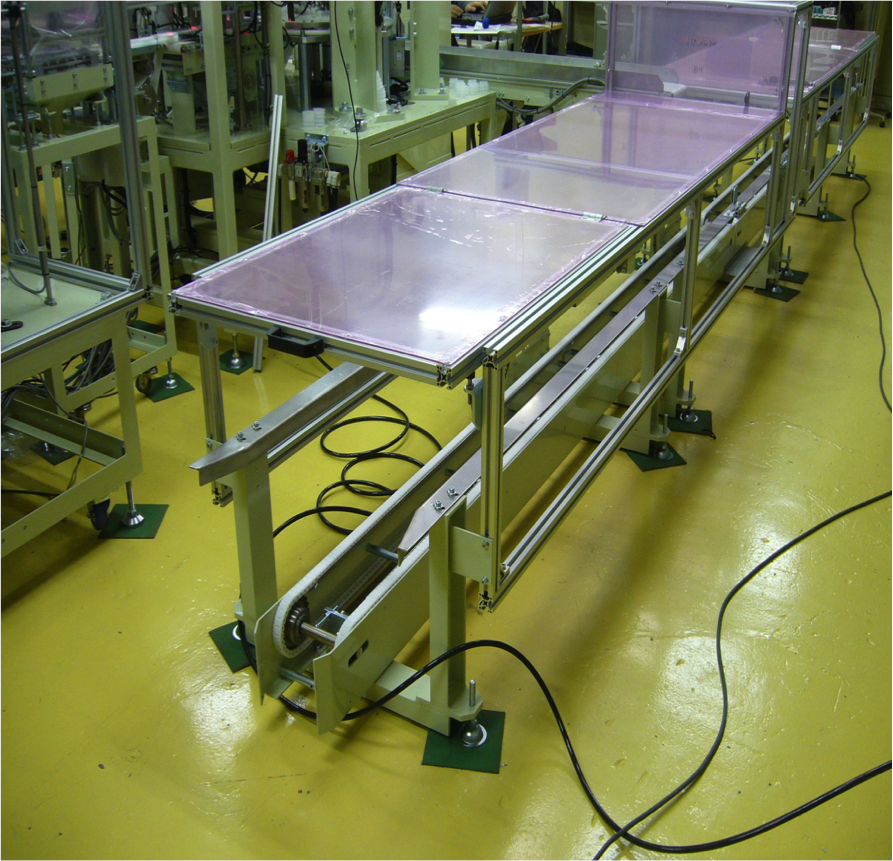

８）カゴ供給コンベヤ
空カゴを供給するコンベヤです。自動運転に対応する為に空カゴを複数個アキュームする機能を備えています。

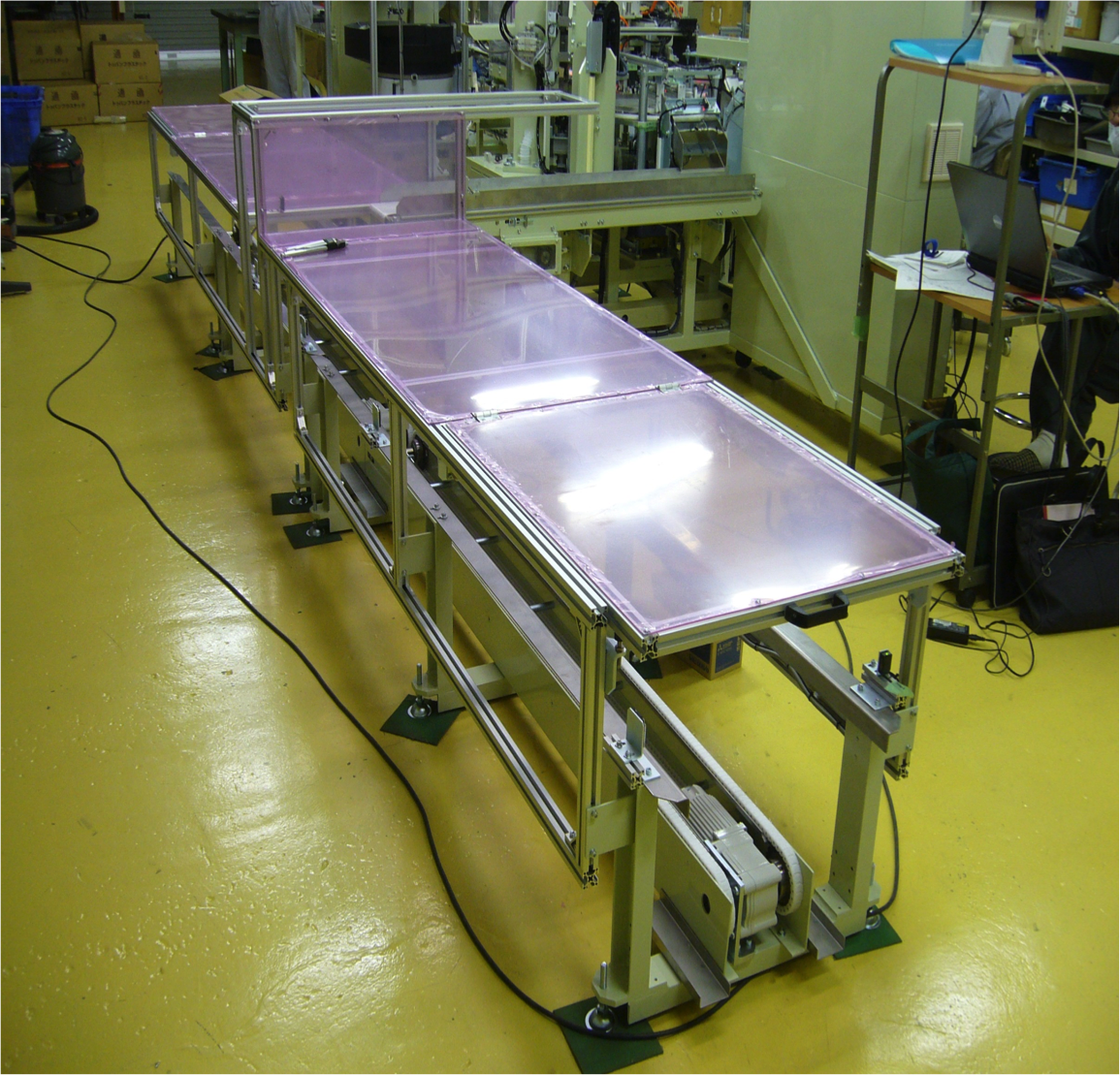

９）カゴ排出コンベヤ
嵌合済み製品を一定数量カゴに収め、自動で排出します。収納済みカゴを複数個アキュームする機能を備えています。
